В солнечных батареях используются силикон или стеклянные элементы с покрытием для улавливания солнечного света и выработки электроэнергии. Если вы хотите сделать простой солнечный элемент, все, что вам понадобится, - это несколько предметов домашнего обихода, диоксид титана и токопроводящее стекло. Всего за несколько часов вы можете создать небольшой простой солнечный элемент, который генерирует умеренный ток! Хотя создание простого солнечного элемента из диоксида титана отлично подходит для проектов в классе или на научной выставке, это не самое функциональное устройство. Если вам нужна работающая солнечная панель, лучше всего построить ее из купленных в магазине элементов.
Шаги
Метод 1 из 2: изготовление солнечного элемента из диоксида титана своими руками

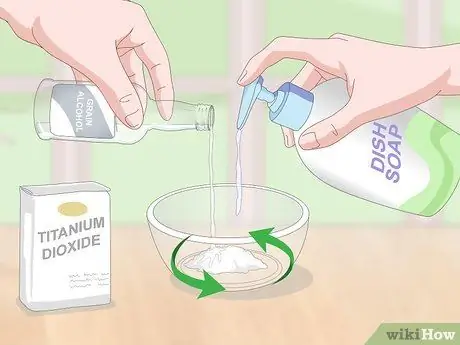

Шаг 1. Смешайте порошок диоксида титана со спиртом и средством для посуды до образования пасты
Смешайте 0,5 грамма нанопорошка с достаточным количеством спирта, чтобы получилась смесь, по густоте напоминающая зубную пасту. Используйте крепкий спирт, такой как водка 40 или выше или зерновой спирт. Затем добавьте каплю прозрачного мыла для посуды, чтобы паста закрепилась на проводящем стекле.
- Высокопрочный спирт необходим для кристаллизации диоксида титана, чтобы он мог поглощать солнечную энергию. Солнечный свет возбуждает электроны в кристаллизованном титане, который генерирует электричество.
- Вы можете приобрести нанопорошок диоксида титана онлайн; 0,5 грамма хватит на создание нескольких солнечных элементов.
Вариант:
Используйте от 10 до 12 мини-пончиков или 6 полноразмерных белых порошкообразных пончиков, чтобы приготовить диоксид титана. Соскребите порошок, размешайте его в стакане теплой воды, затем вылейте воду через кофейный фильтр. Перенесите остатки на фильтре в противень, пригодный для использования в духовке, затем очистите его в духовке при температуре 500 ° F (260 ° C) в течение 2 часов.

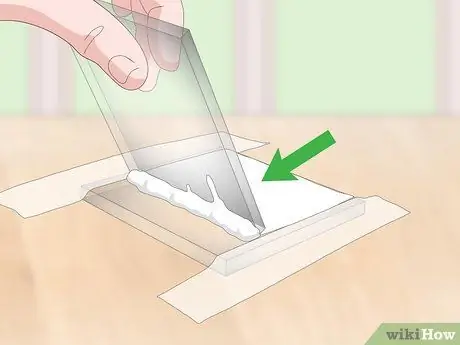

Шаг 2. Нанесите ровный слой титановой пасты на квадрат из проводящего стекла
Наклейте прозрачную ленту, например упаковочную, по периметру квадрата из проводящего стекла 10 на 10 см (3,9 на 3,9 дюйма). Лента должна проходить примерно на 3 мм (0,12 дюйма) от края с каждой стороны. Нанесите титановую пасту с помощью пипетки, затем с помощью предметного стекла или тупого ножа распределите ее тонким однородным слоем. Тонкий слой должен быть примерно заподлицо с лентой.
- Лента удерживает стекло неподвижным и помогает контролировать количество нанесенной на поверхность титановой пасты.
- Электропроводящее стекло необходимо, потому что оно проводит электричество. Найдите в Интернете токопроводящие стеклянные квадраты, например стекло из оксида олова. Обязательно нанесите титановую пасту на проводящую сторону квадрата.
- Если вы не уверены, какая сторона является проводящей, измерьте сопротивление каждой стороны с помощью мультиметра. На токопроводящей стороне должно быть от 20 до 30 Ом.

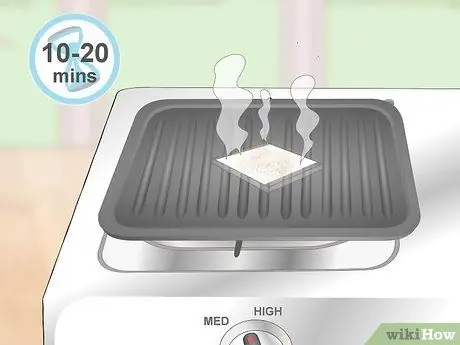

Шаг 3. Нагрейте стакан на горячей плите от 10 до 20 минут
После нанесения покрытия на стекло осторожно удалите ленту. Поместите квадрат на сильно нагретую плиту и готовьте, пока покрытие не станет коричневым, а затем снова станет белым, или в течение 10-20 минут. Когда он снова станет белым, выключите конфорку и дайте квадрату остыть не менее 20-30 минут.
- Следите за покрытием во время приготовления, так как оно будет выглядеть примерно одинаково в начале и в конце процесса приготовления. На этапе подрумянивания сгорает спирт и мыло для посуды, оставляя чистый сухой слой диоксида титана.
- Если у вас нет плиты, можно также нагреть угольник на конфорке электроплиты.

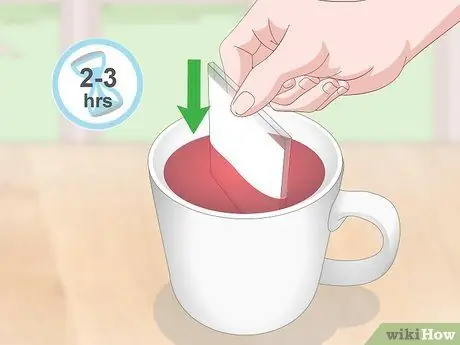

Шаг 4. Замочите охлажденный стакан в крепком чае из гибискуса на 2-3 часа
Когда квадрат остынет на ощупь, погрузите его в крепкий чай из гибискуса или малины, чтобы покрасить. Чтобы приготовить крепкий чай, погрузите 2 пакетика чая в 1 стакан (240 мл) горячей воды. Через 2-3 часа покрытие из диоксида титана должно стать темно-фиолетовым.
- Вы также можете замочить квадрат в размороженной замороженной малине на 2-3 часа. После окрашивания покрытия смойте остатки малины спиртом или дистиллированной водой.
- Окрашивание покрытия позволяет ему поглощать видимый свет. Если оставить его белым, он будет поглощать только ультрафиолетовый (УФ) свет и не будет генерировать ток.

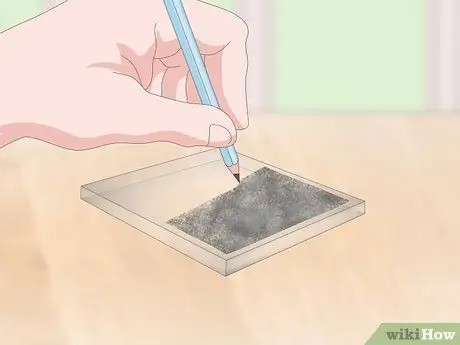

Шаг 5. Раскрасьте центр второго стеклянного квадрата графитовым карандашом
Чтобы создать противоэлектрод, покройте проводящую сторону второго стеклянного квадрата размером 10 на 10 см (3,9 на 3,9 дюйма) графитом. Обычный карандаш подойдет. Раскрасьте центр квадрата и оставьте периметр от 2 до 3 мм (от 0,079 до 0,118 дюйма) по краям.
- Вы также можете подержать центр проводящей стороны квадрата над свечой до образования сажи. Несколько раз протирайте им пламя, затем сотрите сажу по краям чистой сухой ватной палочкой.
- Элемент не будет генерировать ток без противоэлектрода из графита или сажи.

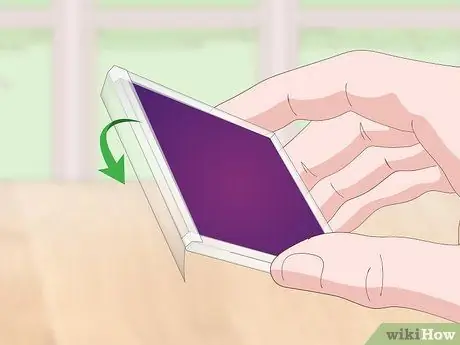

Шаг 6. Заклейте стороны титанового квадрата скотчем
Обмотайте ленту примерно 3 мм (0,12 дюйма) по краям квадрата с титановым покрытием. Используйте прозрачный скотч и убедитесь, что на нем нет складок.
Лента будет служить разделителем между двумя стеклянными квадратами. Оберните ленту вокруг краев квадрата, а не приклеивайте ее на рабочую поверхность

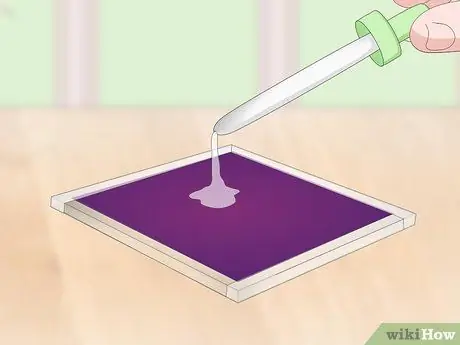

Шаг 7. Добавьте каплю раствора электролита в центр титанового квадрата
Смешайте 1 часть крепкого спирта с 3 частями раствора Люголя. Вам нужно только небольшое количество раствора на ячейку, поэтому вам не нужно много перемешивать. С помощью пипетки нанесите 1-2 капли раствора на сторону квадрата с титановым покрытием.
- Ищите решение Lugol в Интернете, в магазинах товаров для здоровья и у поставщиков аквариумов.
- Спирт и раствор Люголя создают электролит, который несет и передает электрический заряд, генерируемый диоксидом титана.

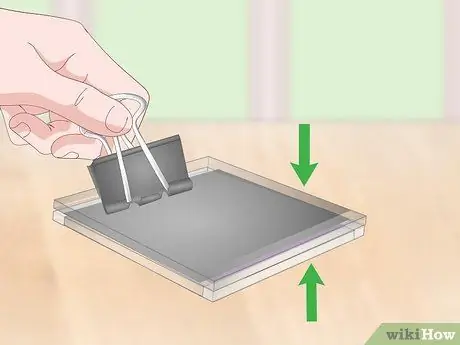

Шаг 8. Складываем 2 стеклянных квадрата и закрепляем зажимами для бумаг
После нанесения раствора электролита быстро поместите второй квадрат графитовой стороной вниз над квадратом с покрытием. Сожмите их и закрепите двумя зажимами.
Если избыток раствора электролита просочился через боковые стенки, вытрите его чистой тканью. Раствор может вызвать коррозию датчиков мультиметра

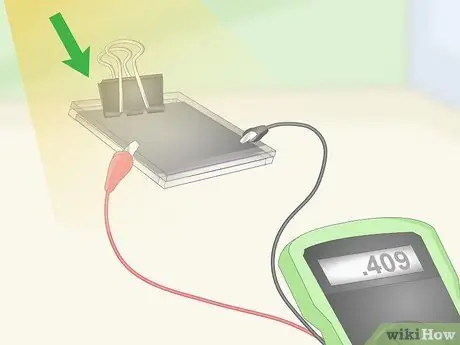

Шаг 9. Поместите ячейку на солнечный свет и проверьте ее заряд мультиметром
Теперь у вас должен быть действующий солнечный элемент! Установите ячейку на солнечный свет, затем используйте зажимы из крокодиловой кожи, чтобы подключить датчики мультиметра к обеим плоским квадратным сторонам (передней и задней) ячейки. Вы должны обнаружить, что ваша ячейка генерирует умеренный электрический ток.
Создание небольшого солнечного элемента своими руками - отличный способ лучше понять, как работают солнечные технологии. Однако, если вам нужна функциональная солнечная панель, лучше всего создать ее, используя приобретенные в магазине солнечные батареи
Метод 2 из 2: сборка купленных в магазине микроэлементов
Шаг 1. Приобретите микрополикристаллические солнечные элементы с проводом - самый простой вариант
Вы можете приобрести как проводные, так и несвязанные микро солнечные элементы на крупных онлайн-рынках и у лабораторных поставщиков. Если вы инвестируете в проводные элементы, у вас будет меньше пайки и проект станет проще. Обратной стороной является то, что они могут быть как минимум в 50 раз дороже, чем ячейки без проводов.
- Например, проводные микроэлементы 60 мм × 60 мм (2,4 дюйма × 2,4 дюйма) обычно стоят около 5 долларов США за ячейку, в то время как вы можете найти несвязанные ячейки того же размера за 25-50 центов.
- Если вам нужен менее дорогой вариант и вы не против припаивать провода к элементам самостоятельно, используйте микроэлементы без проводов.

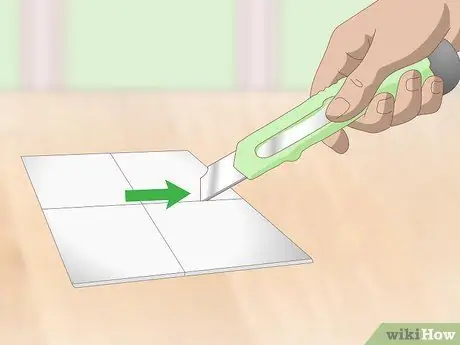

Шаг 2. Вырежьте из тонкой пластиковой доски подложку для отдельных ячеек
Тщательно измерьте квадрат на пластиковой доске толщиной от 2 до 3 мм (от 0,079 до 0,118 дюйма) с высотой и шириной примерно на 1 мм (0,039 дюйма) больше, чем ваши солнечные элементы. Затем вырежьте основу прочным ножом.
- Вы можете найти пластиковые листы толщиной от 2 до 3 мм (от 0,079 до 0,118 дюйма) в Интернете, а также в магазинах товаров для дома и рукоделия.
- Вырежьте столько пластмассовых квадратов, сколько клеток вы будете использовать, это зависит от мощности, которую вы хотите произвести. Например, чтобы сделать простое солнечное зарядное устройство, вам понадобится 6-вольтовый элемент 110 мм × 80 мм (4,3 дюйма × 3,1 дюйма) или пара 3-вольтовых 60 мм × 60 мм (2,4 дюйма × 2,4 дюйма). микроклетки.

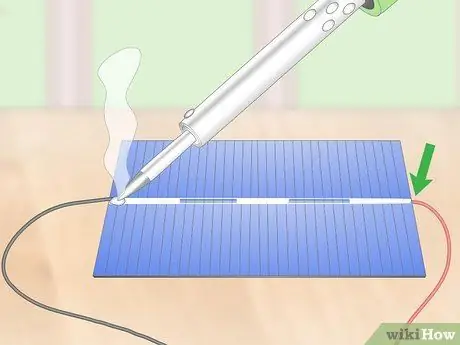

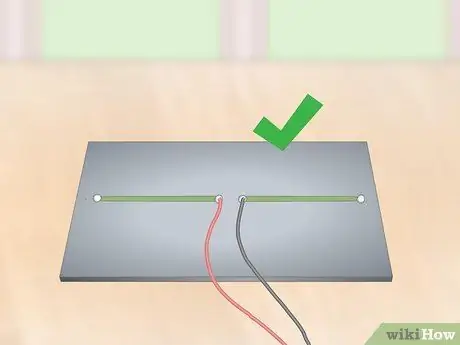

Шаг 3. Смажьте и спаяйте ячейки вместе, чтобы создать цепь
Если вы используете ячейки без проводов, сначала смажьте участки вокруг металлических контактов флюсовой ручкой. Затем нанесите крошечную каплю припоя на один из металлических контактов ячейки, нагрейте конец жгута проводов и прикрепите провод к контакту.
Если вы подключаете несколько ячеек без проводов или предварительно подключенных, соедините их вместе с помощью двух проводов с перемычками. Например, 2 провода соединяют контакты первой ячейки со второй ячейкой, затем другая пара проводов соединяет вторую ячейку с третьей
Вариант:
Если вы используете только 1 солнечный элемент, припаяйте изолированный электрический провод к металлическим контактам. Затем вы можете проложить провода прямо к контроллеру заряда.

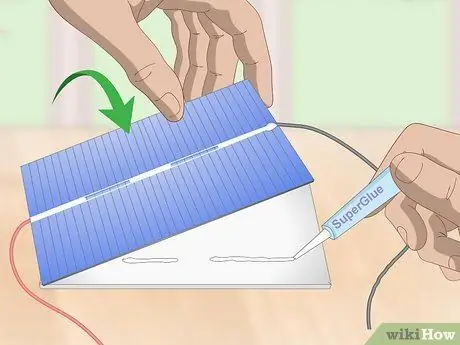

Шаг 4. Прикрепите ячейку к вырезу из пластика суперклеем на силиконовой основе
Нанесите небольшое количество суперклея на 2 противоположных угла на задней стороне ячейки. Затем вдавите его в пластиковую подложку, осторожно сожмите их и убедитесь, что поверхности ровные, и между ними нет зазоров.
Дайте суперклею застыть в течение 24 часов или в соответствии с инструкциями к вашему продукту

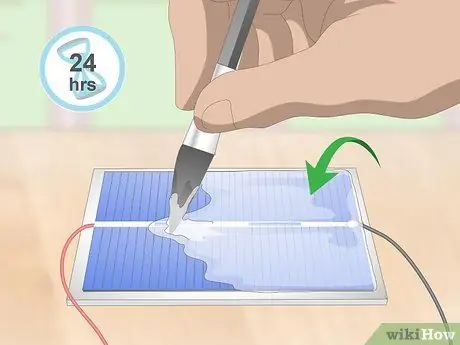

Шаг 5. Равномерно покрасьте ячейку двухкомпонентной эпоксидной смолой, затем дайте ей застыть в течение 24 часов
Обязательно используйте эпоксидную смолу, которая застывает в течение 24 часов, вместо быстросохнущего продукта. Смешайте двухкомпонентную эпоксидную смолу в небольшом чистом контейнере в соответствии с инструкциями к продукту. Затем с помощью дюбеля или чистой кисти нанесите равномерный слой толщиной 1 мм (0,039 дюйма) на солнечный элемент и пластиковую основу.
Если вы соединили несколько ячеек, раскрасьте ячейки по отдельности, если вы хотите сделать портативную складную солнечную панель. В противном случае вы можете поместить ячейки на пластиковую или стеклянную основу и покрасить всю плоскую сборку эпоксидной смолой

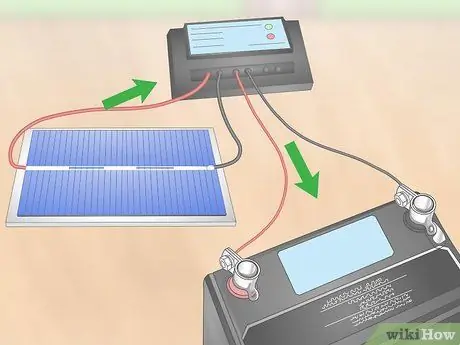

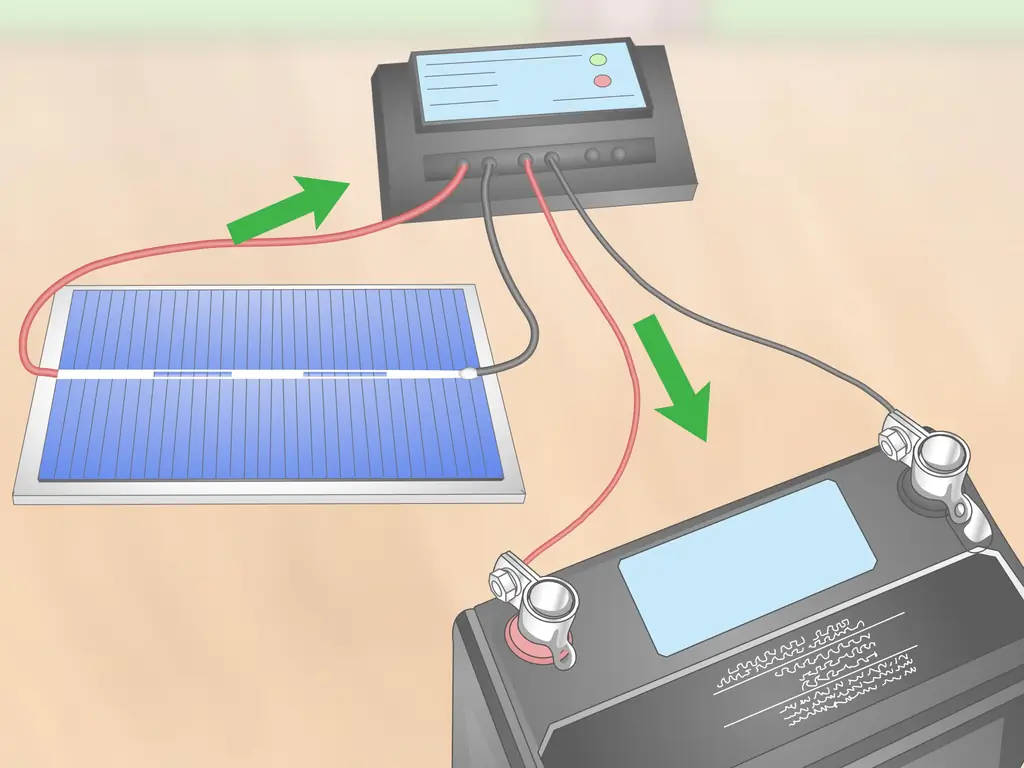

Шаг 6. Подключите панель к контроллеру заряда и аккумуляторной батарее
После того, как эпоксидная смола застынет в течение 24 часов, солнечная панель готова к использованию. Сначала подключите положительный и отрицательный выходные провода контроллера заряда к соответствующим клеммам на 12-вольтовой аккумуляторной батарее. Затем подключите положительный провод, ведущий от солнечного элемента к отрицательному порту на контроллере заряда, затем подключите отрицательный провод от элемента к положительному порту контроллера заряда.
- В солнечных элементах, приобретенных в магазине, есть положительные и отрицательные провода или контакты. Проверьте этикетку вашего продукта, чтобы определить, какой контакт или провод какой, или используйте мультиметр, чтобы определить заряд терминала.
- Обычно вы вставляете провода от солнечной панели в цилиндрические порты контроллера заряда, а затем затягиваете их с помощью отвертки.
- Что касается подключения к батарее, то выходные провода некоторых контроллеров заряда имеют встроенные зажимы, которые крепятся к клеммам батареи. Для других концы проводов скручены вокруг клеммных колодок или имеют кольцевые соединители, которые надеваются на клеммы.
- Контроллер заряда управляет током, подаваемым в батарею, и предотвращает возврат электричества к солнечной панели, когда батарея не заряжается.
подсказки
- Маленькие солнечные панели отлично подходят для учебных заведений или научных выставок и могут работать как небольшие зарядные устройства.
- Имейте в виду, что солнечные элементы и панели, сделанные своими руками, недостаточно сильны, чтобы обеспечить основные источники электроэнергии. Кроме того, если вы хотите построить солидную солнечную энергетическую систему, лучше проконсультироваться со специалистом.
Предупреждения
- Будьте осторожны при работе с лезвиями для поделок, паяльниками и другими опасными инструментами.
- Если у вас нет опыта в создании электрических цепей, лучше избегать питания телефонов и электронных устройств с помощью солнечных батарей. Неправильная проводка может стать причиной возгорания или повреждения вашего устройства.
