Разработка поэтажных планов - ключевой этап любого строительного проекта. Каждый проект индивидуален, но есть общие правила, которые необходимы для любого проекта. По мере увеличения сложности проекта увеличивается и сложность разработки плана этажа, но все основные принципы остаются прежними. Эта статья покажет вам, как создать простой план этажа дома на одну семью.
Шаги
Шаг 1. Соберите информацию, необходимую для начала проектирования поэтажного плана
На этой иллюстрации для создания плана этажа будут использованы требования США к односемейному дому.
-
В односемейном доме среднего размера в США есть:
- Площадь 2,700 кв.
- Внутренние размеры 45'x60 '
- Одна история
- Гараж
- Фойе / прихожая (36 SF)
- Столовая (182 SF)
- Кухня (117 SF)
- Санузел (58,5 SF),
- Главная ванная комната (50 SF)
- Главная спальня (195 SF)
- 2 спальни (143 SF каждая)
- Прачечная / подсобное помещение (180 SF)
- Офис (120 SF)
- Уголок для завтрака (100 SF)
- Пороховая комната (20 SF).
Шаг 2. Используйте матрицу критериев и смежности для организации данных

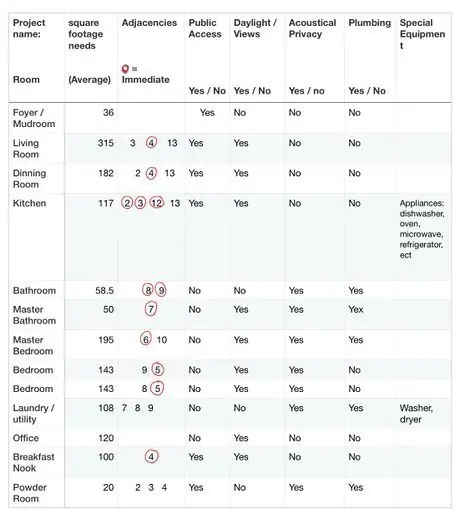

Пройдитесь по каждой комнате и перечислите ее площадь в квадратных футах, прилегающие территории, общественный доступ, дневной свет / виды, акустическую конфиденциальность, сантехнику, специальное оборудование.
- Например: фойе / пристройка не требует примыкания, общественный доступ - да, дневной свет / виды - нет, сантехника - нет.
- Эта таблица данных будет отличаться для каждого проекта.
Шаг 3. Нарисуйте диаграмму отношений матрицы критериев

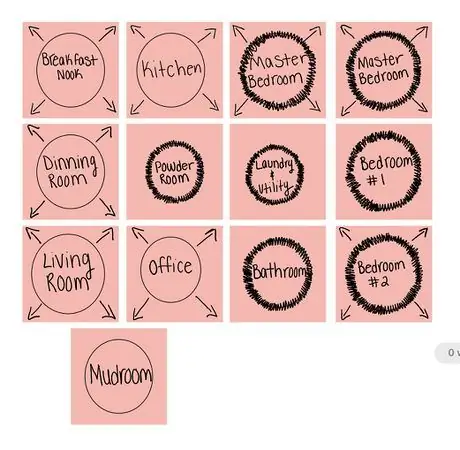

Возьмите стикеры и маркер, чтобы нарисовать круги на каждой стикере, чтобы обозначить каждую комнату в проекте. Добавьте требования на стикеры из матрицы критериев. Нарисуйте стрелку для дневного света / видов и волнистые линии для частных комнат.
Например, гостиной нужен дневной свет / виды, поэтому добавьте стрелки в углы, чтобы указать, что из комнаты нужны виды снаружи
Шаг 4. Начните сортировать стикеры
Поместите все комнаты, прилегающие друг к другу, рядом друг с другом, а комнаты, которым нужен вид, расположите снаружи. Постарайтесь сохранить частные и общественные места, которым нужен вид снаружи. Старайтесь держать частные и общие комнаты отдельно друг от друга.
Шаг 5. Обведите внешний слой стикеров

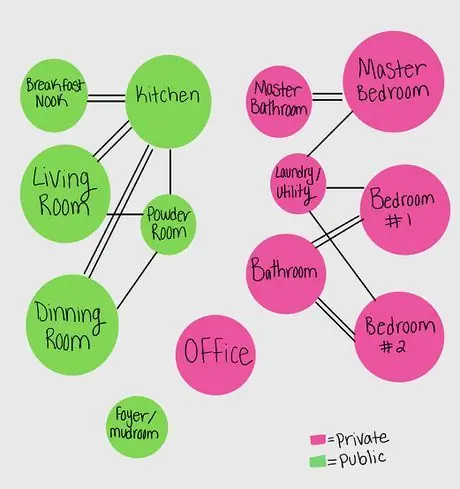

Возьмите кальку, чтобы скопировать круги на стикерах. Вернитесь к матрице критериев и рабочему листу смежности, чтобы соединить комнаты, нарисовав различные формы линий для смежности и непосредственной смежности. При рисовании линий различной формы для соединения комнаты, линии одинаковой формы не могут пересекаться друг с другом.
Если калька не соответствует разметке стикеров, нарисуйте структуру стикеров на листе бумаги
Шаг 6. Возьмите два маркера разного цвета, чтобы раскрасить комнату
Переверните кальку и нарисуйте маркерами разного цвета два квадрата и обозначьте один частный, а другой общий. Цвет, все частные и общественные места с маркером на основе выбранных цветов. Переверните кальку на лицевую сторону и промаркируйте все комнаты.
Проверьте, сгруппированы ли частные и общие комнаты. Не смешивайте частные комнаты посреди общественных мест и наоборот
Шаг 7. Нарисуйте прямоугольник для схемы

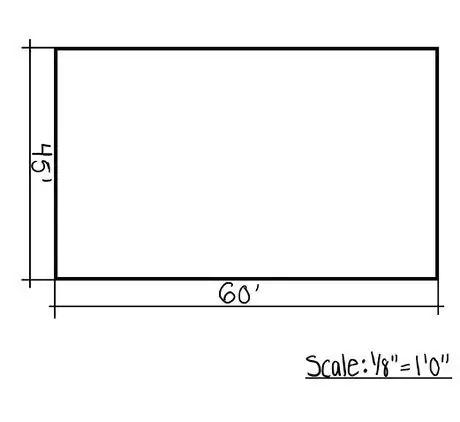

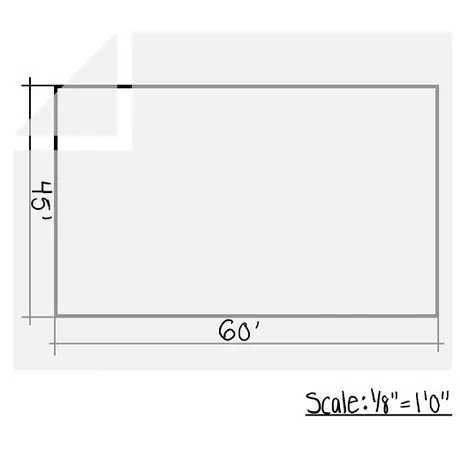

Возьмите лист бумаги и архитектурную шкалу 1/8 дюйма, чтобы нарисовать прямоугольник размером 45 на 60 футов. Возьмите кальку, чтобы обвести прямоугольник, используя треугольную линейку, чтобы получить прямые линии. Напишите масштаб 1/8 дюйма = 1 дюйм внизу листа.
Шаг 8. Создайте пузырьковую диаграмму

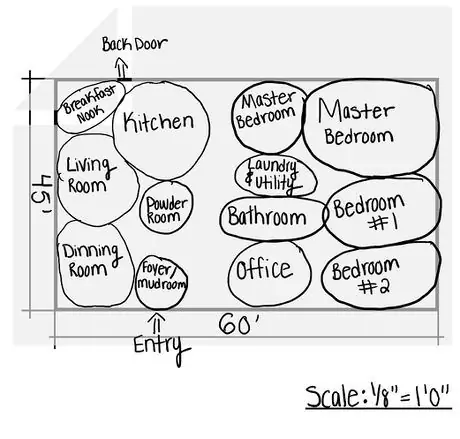

На кальке нарисуйте пузырек для каждой комнаты относительно размера комнаты внутри прямоугольника. Обозначьте комнаты после рисования круглых пузырей.
Шаг 9. Создайте блок-схему

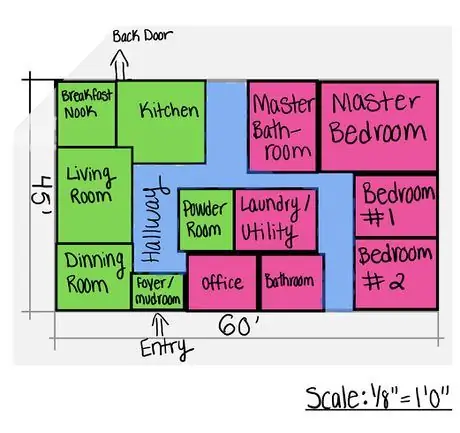

Положите кусок кальки поверх пузырчатой диаграммы и заклейте углы кальки чертежной лентой. Обведите оболочку прямоугольника и начните возводить круги в квадрат из пузырьковой диаграммы. Увеличьте пространство для циркуляции, оставив место для прихожей. Обозначьте и используйте одни и те же цвета для частных и общедоступных, чтобы раскрасить комнаты.
Удалите пузырьковую диаграмму после разработки блок-схемы, чтобы увидеть ее четко
Шаг 10. Нарисуйте план этажа

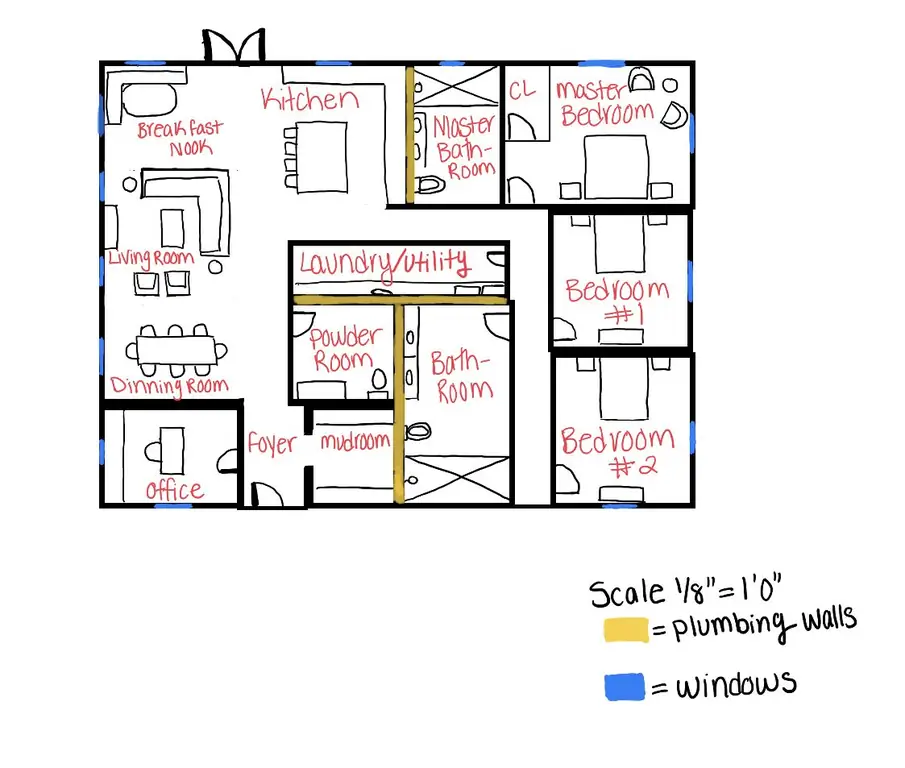

Возьмите чистую кальку, заклейте уголки бумаги клейкой лентой и нарисуйте внешнюю оболочку прямоугольника. Нарисуйте размеры комнат на основе матрицы критериев и листа смежности. После разметки комнат добавьте:
- окна в центре всех внешних комнат
- Туалет в ванных комнатах и из туалетного центра; с обеих сторон унитаза должно быть 18 дюймов свободного пространства.
- Необязательно: добавить в комнаты мебель и технику
подсказки
- Напишите масштаб на чертежах
- Макет плана может меняться в течение каждого процесса.
- Следует избегать циркуляции через комнаты.
- Санузлы должны быть удобными для всей комнаты в однокомнатном доме.
- Залы должны быть короткими и минимальными; они не должны занимать более 10% от общей площади планов
- Жилые комнаты не должны иметь сквозного движения в другие комнаты.
- Основной внешний вход не должен открываться прямо в гостиную; холл или фойе должны действовать как буфер
- При размещении дверей учитывайте направление поворота и расстановку мебели.
