Щупы - это тонкие металлические детали, которые используются для измерения узких зазоров с точностью до сотых долей миллиметра или тысячных долей дюйма. Когда вы используете щуп, все, что вам нужно сделать, это вставить один из них в зазор, который вы измеряете, а затем посмотреть на размер, напечатанный на нем. Щупы используются для измерения нескольких элементов, таких как зазоры свечей зажигания, поршневые кольца и высота струны гитары.
Шаги
Метод 1 из 2: Использование щупа

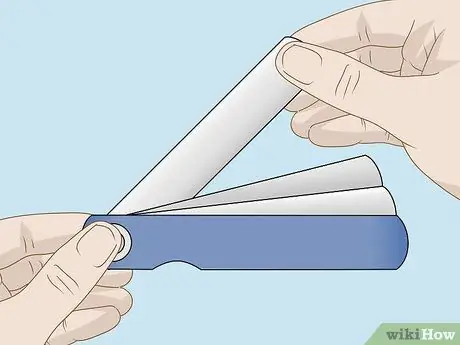

Шаг 1. Выберите щуп, который, по вашему мнению, поместится в зазоре
Щупы обычно поставляются в наборе по 20-30 штук, соединенных между собой точкой поворота. Найдите один из датчиков, который, кажется, поместится в зазор, и поверните его в точке поворота, чтобы «развернуть» его из набора. Удерживайте щуп в точке поворота, чтобы он не складывался обратно в остальную часть набора.
- Вы можете купить щуп в вашем местном хозяйственном магазине.
- Щупы часто называют «лезвиями» или «листьями».
- Вы также можете удалить щуп из остальной части набора, если вам нужно достать его до труднодоступного места.

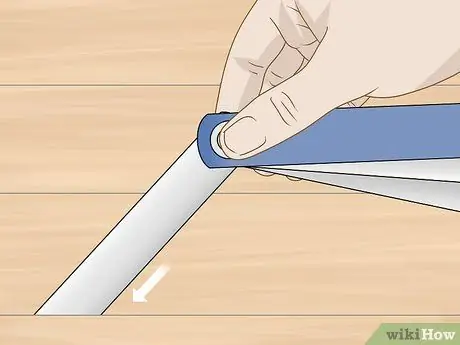

Шаг 2. Вставьте датчик в зазор, который вы измеряете, чтобы проверить трение
Приложите минимальное усилие, чтобы вставить датчик в зазор. Если он не входит в зазор, попробуйте использовать следующий нижний датчик для проверки. Когда вы вставляете датчик, вы должны почувствовать небольшое трение, но не такое сильное, чтобы его было трудно удалить.
- Не пытайтесь вставить щуп в слишком малый зазор, так как вы можете повредить детали или погнуть щуп.
- Ваш щуп будет иметь либо постоянную толщину, либо сужающийся конец, который станет тоньше. Если у вас есть конический щуп, фактическое измерение будет иметь самый тонкий участок.
- Если щуп застревает в зазоре, нанесите на него смазку, например WD-40, чтобы он мог легко выскользнуть.
Кончик:
Чтобы понять, какое трение вы должны чувствовать, положите лист бумаги между двумя журналами и вытащите его. Вы должны почувствовать такое же трение, когда вставляете щуп в зазор.

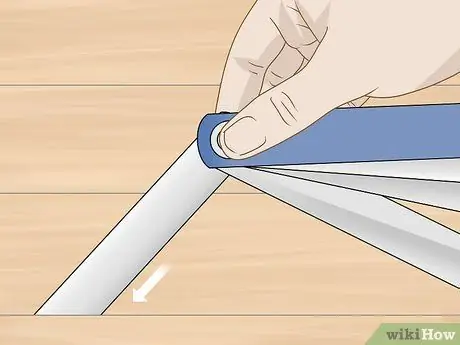

Шаг 3. Вытяните калибр и вставьте следующий размер, если не чувствуете трения
Если вы не чувствуете трения, значит, калибр слишком тонкий, и вам нужно попробовать следующий размер. Поверните набор в точке поворота, чтобы «развернуть» его, и выберите другой размер. Попробуйте вставить его в зазор, как вы это делали раньше.

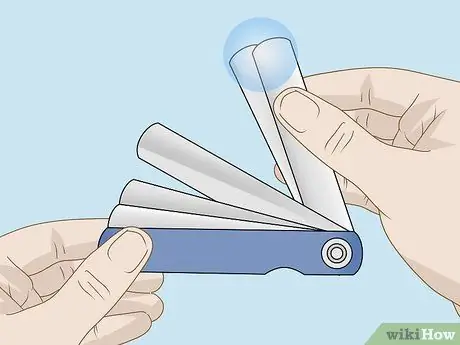

Шаг 4. Используйте 2 щупа одновременно, если не можете найти подходящую
Если ни один из ваших щупов не является достаточно большим, чтобы поместиться в зазоре, тогда сложите 2 щупа друг на друга. Вставьте оба датчика в зазор, чтобы проверить, подходят ли они. Если это так, вы можете сложить их измерения, чтобы рассчитать ширину зазора.

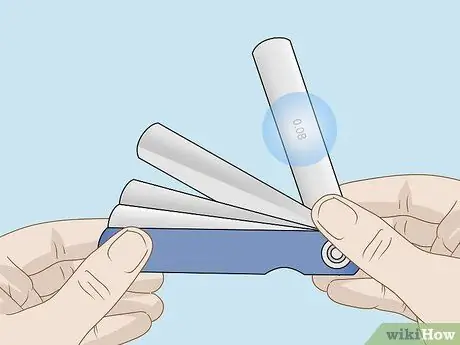

Шаг 5. Считайте размер, напечатанный на манометре, чтобы определить размер зазора
Как только вы найдете щуп, у которого есть трение, когда вы вставите его в зазор, вытащите его и посмотрите на измерение толщины, указанное сбоку. Проверьте этикетку сбоку манометра, чтобы узнать, указаны ли значения в тысячных долях дюйма или сотых долях миллиметра.
- Обычно тысячные доли дюйма указываются с 3 числами после десятичной точки, а сотые доли миллиметра имеют 2 числа после запятой.
- На некоторых щупах будут напечатаны оба измерения. По крайней мере, одно из измерений будет помечено, чтобы вы знали, какое из них какое.

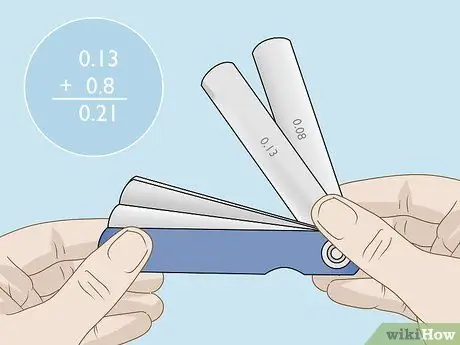

Шаг 6. Сложите измерения, если вы использовали несколько щупов
Если вам пришлось использовать несколько щупов, чтобы поместиться в зазор, сложите их измерения, чтобы получить толщину зазора. Например, если вы уложили друг на друга щупы размером 0,008 и 0,013 дюйма (0,20 и 0,33 мм), то толщина зазора составит 0,021 дюйма (0,53 мм).

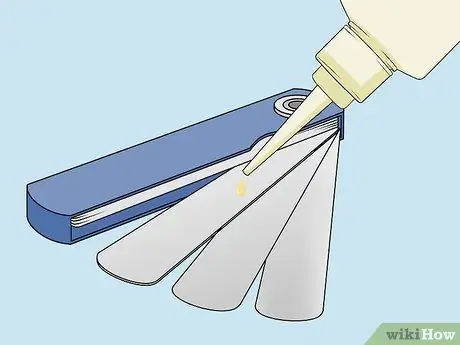

Шаг 7. Смажьте щупы после использования, чтобы предотвратить ржавчину и прилипание
Нанесите небольшое количество моторного масла на тряпку или бумажное полотенце и протрите щупы. Нанесите масло на все датчики в наборе тканью, открывая и закрывая их, чтобы на каждый датчик был нанесен тонкий слой масла.
- Масло помогает щупам свободно перемещаться, чтобы они не застревали в зазорах.
- Если вы не смазываете щупы по окончании использования, не забудьте смазать их перед следующим использованием, чтобы они не застряли в измеряемом зазоре.
Метод 2 из 2: Измерение предметов с помощью щупа

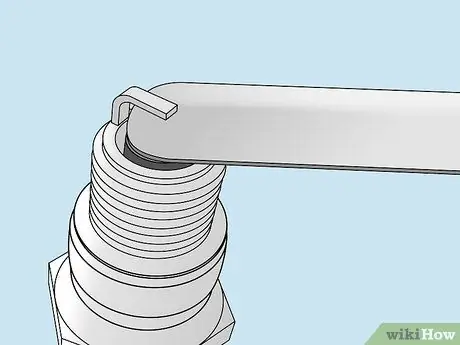

Шаг 1. Измерьте зазор между электродами свечи зажигания
Найдите изогнутый металлический стержень на одном конце свечи зажигания, также известный как заземляющий электрод. Под металлическим стержнем находится небольшой цилиндрический стержень, называемый центральным электродом. Вставьте щуп в зазор между заземляющим и центральным электродами, чтобы можно было найти результат измерения. Сравните измерения с характеристиками вашего автомобиля и при необходимости отрегулируйте зазор.
- Многие зазоры свечей зажигания должны составлять 0,028-0,060 дюйма (0,71-1,52 мм).
- Если ваши свечи зажигания не имеют зазора правильного размера, это может привести к пропуску зажигания в двигателе, малому расходу топлива или даже к потере мощности.

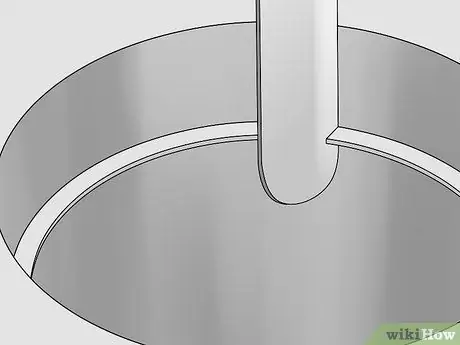

Шаг 2. С помощью щупа определите зазоры на поршневых кольцах
Поршневые кольца внутри цилиндров двигателя имеют небольшие зазоры, которые помогают поршню двигаться плавно. Поместите поршневое кольцо в цилиндр и с помощью поршня прижмите его как минимум вниз. 1⁄2 дюйм (1,3 см), чтобы убедиться, что он квадратный. Вставьте конец щупа в зазор на кольце и продолжайте проверять щуп, пока не найдете тот, который подходит с небольшим трением. Сравните полученное значение с пределом зазора в соответствии со спецификациями вашего двигателя.
- Не измеряйте зазор на поршневом кольце, когда оно находится вне цилиндра, так как это будет неточно.
- Если зазор в кольце слишком мал, отшлифуйте концы напильником до нужного вам размера.
- Слишком большой зазор поршневого кольца снижает эффективность вашего двигателя.
Кончик:
Размер зазора поршневых колец зависит от двигателя или автомобиля, на котором вы работаете. Обратитесь к руководству пользователя, чтобы определить, какой промежуток вы можете оставить.

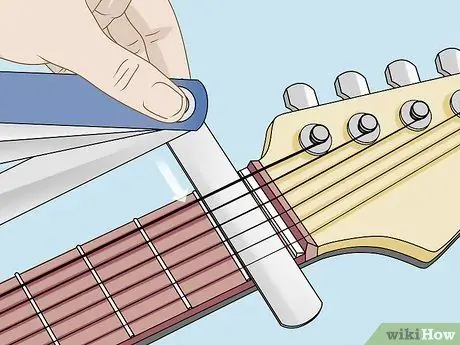

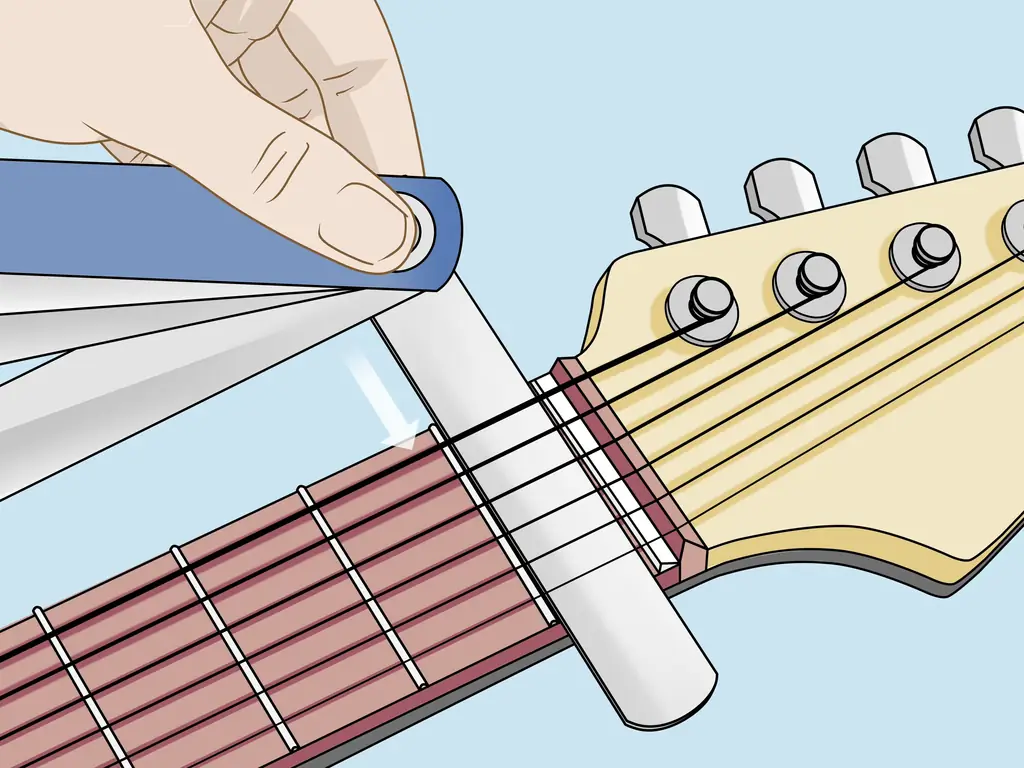

Шаг 3. Найдите высоту струны гитары между струнами E и 1-м ладом
Держите гитару в игровом положении, чтобы получить точное измерение. Поместите щуп так, чтобы он находился над полосой 1-го лада в верхней части шеи гитары и под самой толстой струной или под самой толстой струной или низкой E. Запишите свои измерения, прежде чем проверять высоту самой тонкой струны или высокой E на 1-й струне. беспокойство
Чтобы добиться наилучшего звучания и облегчить игру на электрической или акустической гитаре, верхняя струна должна иметь высоту 0,030 дюйма (0,76 мм), а нижняя струна - 0,015 дюйма (0,38 мм)
подсказки
- Некоторые щупы имеют угловой конец, поэтому вы можете легко проводить измерения в ограниченном пространстве.
- Держите щупы в упаковке или в небольшом футляре, пока вы ими не пользуетесь, чтобы они не испачкались.
