Топливный элемент - это способ преобразования топлива, такого как водород или метан, непосредственно в электричество посредством химической реакции, называемой электролизом. Каждый топливный элемент содержит два электрода, один положительно заряженный (анод) и один отрицательно заряженный (катод), а также электролит, переносящий заряженные частицы от одного электрода к другому. Также имеется катализатор, увеличивающий скорость реакции на электродах. Топливные элементы, использующие водород, вступают в реакцию с кислородом с образованием побочного продукта - воды, что делает их полезными для высокотехнологичных приложений, где необходима чистая энергия. Чтобы понять, как работает топливный элемент, вы можете построить простой электролитический элемент из обычных бытовых материалов.
Шаги
Часть 1 из 2: Создание топливного элемента
Шаг 1. Соберите все необходимые материалы
Чтобы построить простой бытовой топливный элемент, вам понадобится 12 дюймов (30 см) провода с платиновым или платиновым покрытием, палочка для мороженого, 9-вольтовая батарея и зажим для батареи, прозрачная лента, стакан воды, поваренная соль (по желанию).), тонкий металлический стержень и вольтметр.
Аккумулятор на 9 В и зажим для аккумулятора можно приобрести в магазине электроники или оборудования

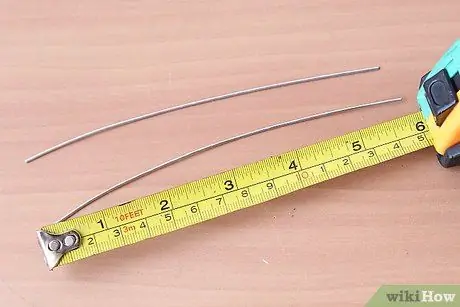

Шаг 2. Отрежьте две полоски диаметром 6 дюймов (15 см) из платины или проволоки с платиновым покрытием
Вам нужно будет купить этот провод в магазине электроники, так как платина не используется для обычных проводов. Платина служит катализатором этой реакции.
- Рекомендуются платиновые провода, потому что другие вещества, такие как медь, будут реагировать с кислородом или солью, загрязняя ваш раствор продуктами этой реакции.
- Также можно использовать высококачественную нержавеющую сталь, поскольку она не так быстро реагирует.

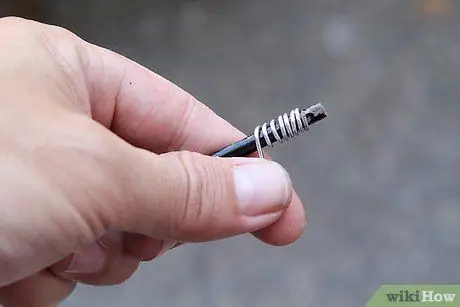

Шаг 3. Оберните каждую полоску проволоки вокруг тонкого металлического стержня, чтобы придать ему форму пружины
Эти две пружины будут служить электродами топливного элемента. Возьмите конец проволоки и плотно оберните его вокруг формовочного стержня, чтобы сформировать катушку. Снимите первую проволоку с формовочного стержня и намотайте вторую проволоку.
Формовочным стержнем может быть гвоздь, кирка, проволочная вешалка для одежды или провод тестера аккумулятора

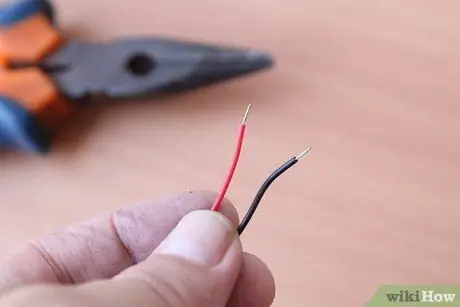

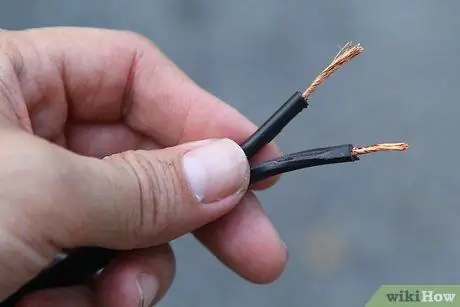

Шаг 4. Разрежьте провода зажима 9-вольтовой батареи пополам
Используя кусачки, перережьте оба провода, прикрепленные к зажиму, пополам и снимите изоляцию с проводов. В результате останутся оголенные провода, которые можно прикрепить к катушкам электродов.
- Используя часть кусачков для снятия изоляции, снимите изоляцию с одного конца отрезанных проводов. Зачищайте только те концы проводов, которые вы отрезали от зажима аккумулятора.
- Убедитесь, что вы находитесь под присмотром родителей, пока перерезаете провода.

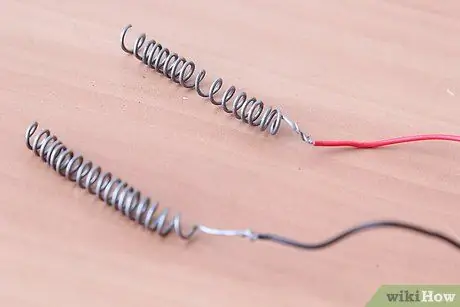

Шаг 5. Присоедините оголенные концы проводов к катушкам электродов
Присоединение проводов к электродам позволяет подключить источник питания (аккумулятор через зажим для аккумулятора) и вольтметр для измерения количества электроэнергии, производимой топливным элементом.
- Оберните красный провод зажима аккумулятора и красный обрезанный провод вокруг верхнего конца одной из катушек, оставив большую часть катушки свободной.
- Оберните черный провод зажима аккумулятора и черный провод с зажимом вокруг верхнего конца оставшейся катушки.

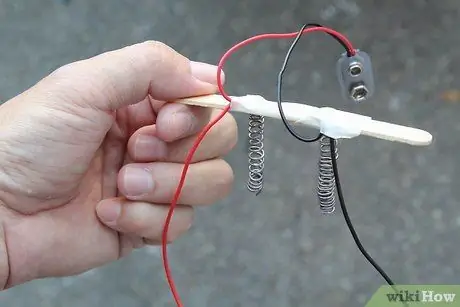

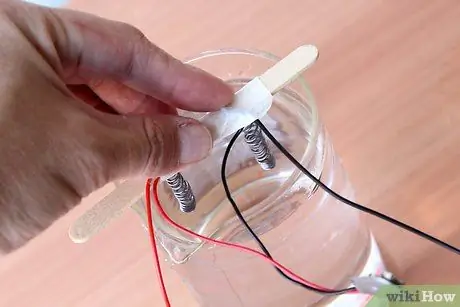

Шаг 6. Прикрепите электроды к палочке для мороженого или дюбелю
Палочка для мороженого должна быть длиннее горлышка емкости с водой, чтобы она могла лежать сверху. Закрепите электроды лентой так, чтобы они свисали в стороне от палки и их можно было легко погрузить в воду.
Можно использовать прозрачную пластиковую ленту или изоленту. Это не имеет значения, если электроды надежно прикреплены к палочке

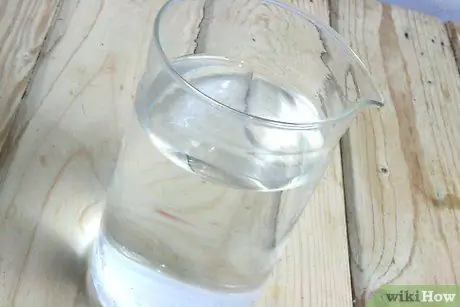

Шаг 7. Наполните стакан водопроводной или соленой водой
Для хорошей реакции водному раствору необходимы электролиты. Дистиллированная вода для этого не подходит, потому что в ней нет примесей, которые могли бы служить электролитами. Соль и пищевая сода, растворенные в воде, служат хорошими электролитами для реакции.
- Обычная водопроводная вода содержит примеси, такие как минералы, которые могут служить электролитами, если у вас нет соли под рукой.
- Добавьте столовую ложку соли или пищевой соды на каждый стакан воды. Перемешайте до полного растворения.

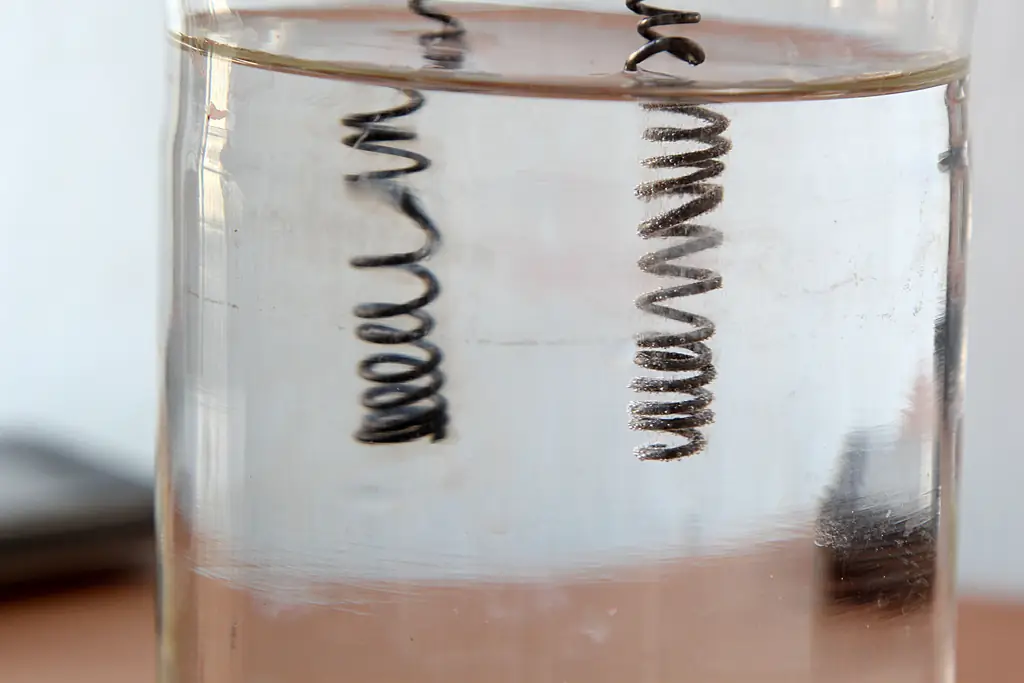

Шаг 8. Положите палочку на стакан с водой
Электроды катушки должны быть погружены в воду на большую часть их длины, за исключением тех мест, где они соединены с проводами от зажима батареи. Погружать следует только платину.
При необходимости закрепите палку лентой, чтобы электроды оставались в воде
Шаг 9. Подключите провода, идущие от электродов, к вольтметру или светодиодной лампочке
Вольтметр должен показывать электрический ток, создаваемый топливным элементом после его активации. Подключите красный провод к положительной клемме измерителя, а черный провод к отрицательной клемме.
- В этот момент вы можете увидеть небольшое напряжение, например 0,01 вольт, хотя вольтметр должен показывать ноль в этот момент.

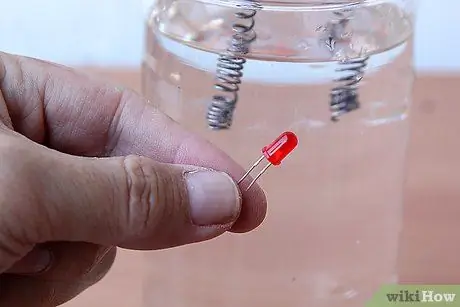

- Вы также можете подключить небольшую лампочку, например, лампочку фонарика или светоизлучающий диод (LED).
Часть 2 из 2: Активация топливного элемента

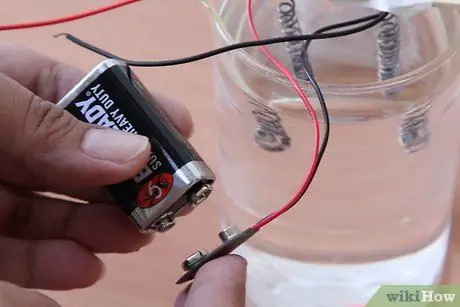

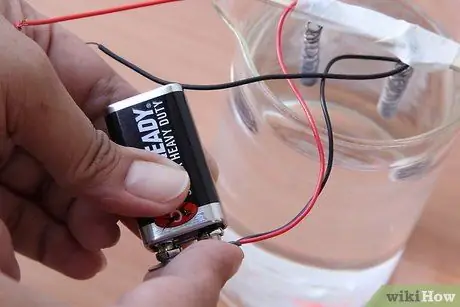

Шаг 1. Прикоснитесь клеммами 9-вольтовой батареи к зажиму батареи на одну-две секунды
Батарея нужна только для подачи начального тока через провод, чтобы водород в молекулах воды, соприкасающихся с электродами, отделялся от кислорода, образуя пузырьки вокруг электродов. Этот процесс называется электролизом.

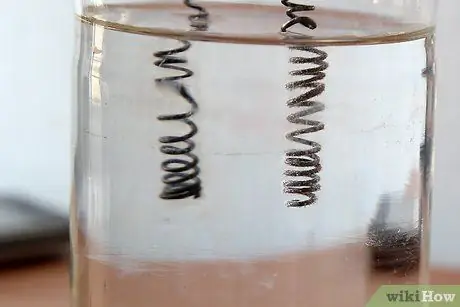

- Обратите внимание на пузырьки, образующиеся вокруг каждого электрода. На одном электроде есть пузырьки водорода, а на другом - пузырьки кислорода.
- Источник батареи не нужно полностью прикреплять зажимом, достаточно просто прикоснуться к клеммам батареи, чтобы началась реакция.
Шаг 2. Снимаем аккумулятор
Батарея нужна только для инициирования реакции. Отделенные водород и кислород будут рекомбинировать в воду, высвобождая энергию, первоначально использованную для их расщепления, в виде электричества. Платина в катушках электродов служит катализатором для ускорения рекомбинации водорода и кислорода в молекулы воды.
Шаг 3. Считайте показания вольтметра
Первоначально выходная мощность может достигать двух вольт, но будет снижаться по мере рассеивания пузырьков водорода, сначала быстро, а затем постепенно, когда лопнет последний из пузырьков.
Лампочка или светодиод могут сначала казаться яркими, но затем быстро тускнеют, а затем постепенно гаснут
Видео - с помощью этой службы некоторая информация может быть передана YouTube
подсказки
- Отдельные топливные элементы производят лишь небольшое количество электричества, как и описанный выше топливный элемент. В коммерческих целях многие отдельные топливные элементы собираются в штабели.
- Хотя в этом топливном элементе в качестве электролита использовалась вода, в коммерческих топливных элементах используется гидроксид калия (тип, используемый в космической программе Apollo), фосфорная кислота, расплавленный карбонат натрия или магния при высокой температуре или специальные полимеры.
